図面住友51FB25PJXⅢ(フォークポケット付き）

概要

  1. バッテリーサイズ　～　　565ｘ1025ｘ655（90フォークポケット）
  2. バッテリー重量　　～　　870kg
  3. フォーク接続プラグ　～　アンダーソングレー
  4. プラグ方向　　　　～　　右後ろ
  5. 鉄箱の端からコードの長さ　～　400mm

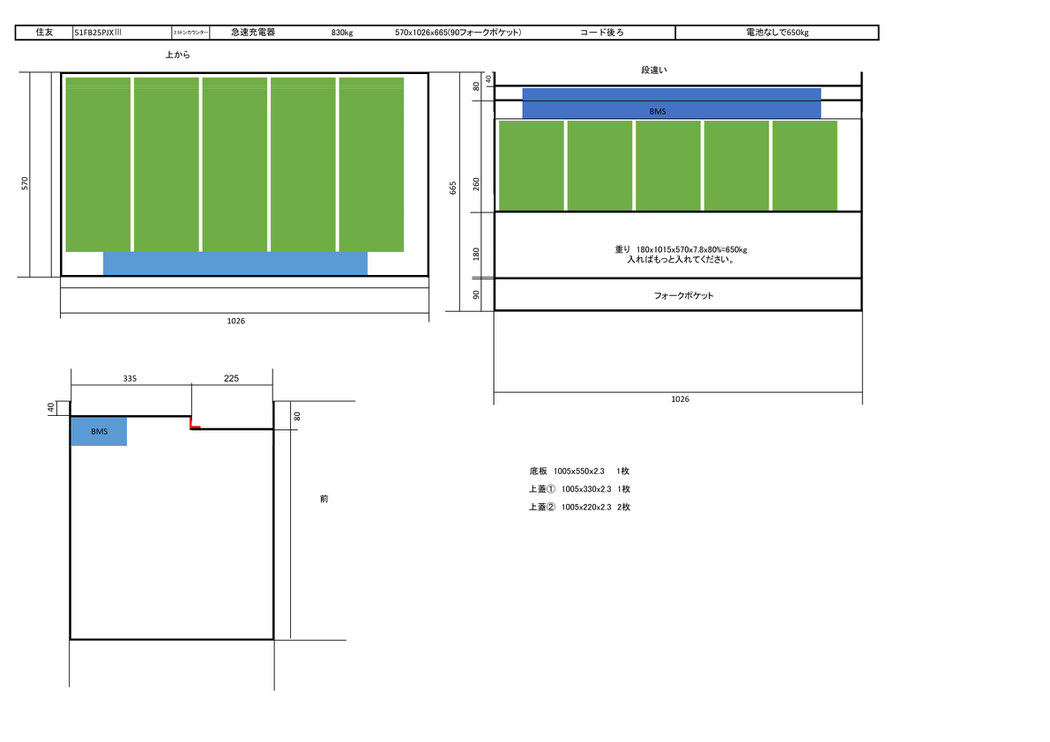

図面

  • 560Ah
  • 図面住友51FB25JXⅢフォークポケット(560Ah)

検査表

・20240209アサヒロジ51FB25PXⅢ

材料

  • 【280Ah】
  • 【560Ah】
  • 底板　1005x550x2.3　1枚
  • 上蓋①　1005x330x2.3　1枚
  • 上蓋②　1005x220x2.3　2枚

フォークリフト写真

完成品写真

リチウムBT取付写真
